کپسول کامپوزیت 9 لیتری؛ بررسی مشخصات، کاربردها، مزایا و راهنمای خرید

کپسول کامپوزیت 9 لیتری؛ بررسی کامل مشخصات، ساختار، کاربردها و راهنمای خرید

کپسول کامپوزیت 9 لیتری یکی از تجهیزات کاربردی برای ذخیره و انتقال هوای فشرده در سیستم های پنوماتیک و به ویژه تجهیزات شارژ تفنگ های بادی PCP است. این نوع مخزن با استفاده از فناوری مواد کامپوزیتی ساخته می شود و در مقایسه با بسیاری از مخازن فلزی سنتی، از وزن کمتری برخوردار است. ترکیب وزن مناسب، ظرفیت قابل توجه و قابلیت تحمل فشار بالا باعث شده است که مخازن کامپوزیتی در میان کاربران حرفه ای تجهیزات بادی، ورزشکاران تیراندازی و افرادی که به یک منبع ذخیره هوای فشرده قابل حمل نیاز دارند، مورد توجه قرار بگیرند.

در انتخاب یک مخزن هوای فشرده، تنها ظرفیت آن اهمیت ندارد. فشار کاری، فشار تست، کیفیت الیاف تقویت کننده، جنس لایه داخلی، استانداردهای تولید، نوع شیر خروجی، وزن خالص و شرایط بازرسی دوره ای از جمله مواردی هستند که باید پیش از خرید بررسی شوند. یک مخزن با ظرفیت 9 لیتر ممکن است از نظر ابعاد و حجم ذخیره سازی مناسب باشد، اما اگر مشخصات فنی آن با تجهیزات مورد استفاده سازگار نباشد، نمی تواند انتخاب مطمئنی محسوب شود.

کپسول کامپوزیت 9 لیتری السیف که در فروشگاه وِلتورا عرضه شده است، دارای ظرفیت 9 لیتر، وزن اعلام شده 6 کیلوگرم، فشار کاری 300 بار و فشار تست 500 بار است. همچنین در مشخصات درج شده برای این محصول به استانداردهای EN12245 و ISO11119، گواهی CE و TPED و انجام تست UT اشاره شده است. این مشخصات مبنای بررسی محصول در این مقاله قرار گرفته اند؛ با این حال، برای استفاده عملی باید اطلاعات حک شده روی بدنه و مدارک اصلی سازنده نیز با مشخصات فروشگاه تطبیق داده شوند.

برای آشنایی با مشخصات و شرایط تهیه این مدل می توانید صفحه خرید کپسول کامپوزیت 9 لیتری را بررسی کنید.

کپسول کامپوزیت چیست و چگونه ساخته می شود؟

کپسول کامپوزیت نوعی مخزن تحت فشار است که در ساخت آن از ترکیب مواد مختلف برای ایجاد مقاومت مکانیکی بالا استفاده می شود. برخلاف مخازن فولادی معمولی که بخش اصلی تحمل فشار در آنها بر عهده بدنه فلزی است، در مخازن کامپوزیتی الیاف تقویت کننده نقش مهمی در تحمل تنش های ناشی از فشار داخلی دارند. این الیاف درون یک ماده زمینه یا رزین قرار می گیرند و با آرایش مهندسی شده به دور لایه داخلی مخزن پیچیده می شوند.

مواد مورد استفاده در ساخت این مخازن می توانند شامل الیاف شیشه، کربن یا آرامید باشند. انتخاب نوع الیاف به فشار طراحی، وزن مورد نظر، کاربرد مخزن و الزامات تولید بستگی دارد. هر یک از این مواد ویژگی های متفاوتی از نظر مقاومت کششی، وزن، هزینه تولید و رفتار مکانیکی دارند. برای مثال، الیاف کربن نسبت استحکام به وزن بالایی دارند، در حالی که الیاف شیشه در بسیاری از کاربردهای صنعتی به دلیل هزینه مناسب و خواص مکانیکی قابل قبول استفاده می شوند.

در بسیاری از طراحی ها، یک لایه داخلی یا لاینر نیز وجود دارد که وظیفه نگهداری گاز و ایجاد سطح داخلی مناسب را بر عهده می گیرد. این لایه ممکن است از آلومینیوم، فولاد یا مواد پلیمری ساخته شده باشد. در بعضی طراحی ها نیز مخزن بدون لاینر فلزی ساخته می شود. بنابراین تمام کپسول های کامپوزیت ساختار یکسانی ندارند و نمی توان صرفا بر اساس ظاهر آنها نوع دقیق ساختار داخلی را تشخیص داد.

در استانداردهای بین المللی، مخازن کامپوزیتی بر اساس ساختار تقویت کننده و نوع لاینر به گروه های مختلفی تقسیم می شوند. در ساختار نوع 2، تقویت کامپوزیتی عمدتا در بخش استوانه ای قرار دارد و لاینر فلزی در تحمل بار مشارکت می کند. در نوع 3، تقویت کامپوزیتی تمام بدنه و بخش های انتهایی را پوشش می دهد و لاینر فلزی همچنان نقش باربر دارد. در نوع 4، لاینر معمولا از مواد غیرفلزی ساخته می شود و بار اصلی فشار بر عهده لایه کامپوزیتی است. نوع 5 نیز به طراحی های تمام کامپوزیتی بدون لاینر گفته می شود.

نکته مهم این است که عنوان کامپوزیت به تنهایی مشخص نمی کند یک مخزن از کدام نوع ساختاری است. برای تشخیص نوع دقیق کپسول 9 لیتری باید به اطلاعات فنی سازنده، پلاک مشخصات و مستندات استاندارد آن مراجعه کرد.

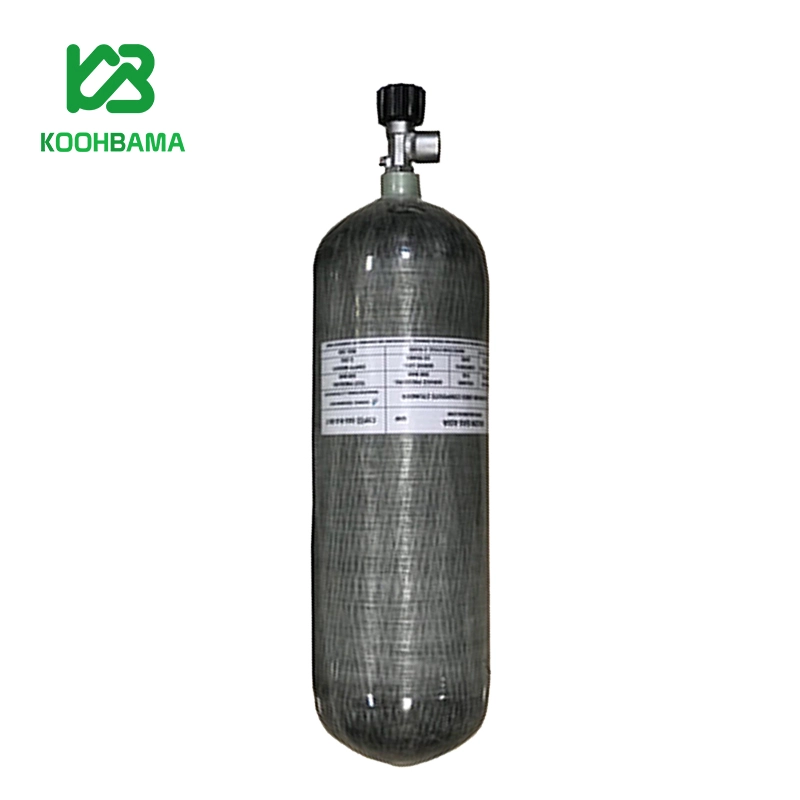

معرفی کپسول کامپوزیت 9 لیتری السیف

مدل 9 لیتری السیف یکی از مخازن کامپوزیتی عرضه شده برای استفاده در تجهیزات مرتبط با هوای فشرده است. این محصول در دسته لوازم شارژ و جانبی تفنگ PCP قرار گرفته و برای کاربرانی که به یک مخزن ذخیره هوای پرفشار با ظرفیت متوسط نیاز دارند، قابل بررسی است.

در اطلاعات منتشر شده برای این محصول، کشور سازنده چین و برند آن السیف اعلام شده است. بدنه از جنس کامپوزیت ساخته شده و ظرفیت اسمی مخزن 9 لیتر است. وزن اعلام شده 6 کیلوگرم است که در مقایسه با بسیاری از مخازن فولادی با ظرفیت و فشار مشابه می تواند مزیت حمل و جابه جایی محسوب شود.

فشار کاری این محصول 300 بار و فشار تست آن 500 بار اعلام شده است. این دو عدد مفاهیم متفاوتی دارند. فشار کاری حداکثر فشاری است که مخزن برای استفاده عادی و مطابق طراحی سازنده در نظر گرفته شده است. فشار تست مربوط به آزمون کنترل استحکام و سلامت مخزن تحت شرایط مشخص است و به هیچ عنوان نباید به عنوان فشار مجاز برای پر کردن روزمره در نظر گرفته شود.

در مشخصات محصول همچنین به استانداردهای EN12245 و ISO11119، گواهی CE از ایتالیا، گواهی TPED از آلمان و تست UT اشاره شده است. هنگام خرید بهتر است نسخه مدارک، شماره سریال مخزن، تاریخ ساخت و اطلاعات مربوط به تاییدیه ها بررسی شوند تا امکان تطبیق گواهی ها با همان محصول وجود داشته باشد.

مشخصات فنی کپسول کامپوزیت 9 لیتری

برای ارزیابی یک مخزن تحت فشار، مشخصات فنی باید به صورت دقیق بررسی شوند. اطلاعات اعلام شده برای مدل مورد بحث عبارت هستند از:

مشخصه	اطلاعات محصول
نام محصول	کپسول کامپوزیت 9 لیتری
برند	السیف
کشور سازنده اعلام شده	چین
جنس بدنه	کامپوزیت
ظرفیت اسمی	9 لیتر
وزن اعلام شده	6 کیلوگرم
فشار کاری	300 بار
فشار تست اعلام شده	500 بار
استانداردهای درج شده	EN12245 و ISO11119
گواهی های اعلام شده	CE و TPED
آزمون اعلام شده	UT
کاربرد عرضه شده	ذخیره هوای فشرده و تجهیزات PCP

این جدول بر اساس اطلاعات درج شده در صفحه فروش محصول تنظیم شده است. برخی مشخصات مانند ابعاد خارجی، نوع دقیق الیاف، جنس لاینر، نوع رزوه شیر، تاریخ انقضا یا عمر طراحی و فاصله زمانی بازرسی در اطلاعات قابل مشاهده محصول مشخص نشده اند. بهتر است این موارد پیش از خرید از فروشنده یا تولید کننده استعلام شوند.

ظرفیت 9 لیتر به چه معناست؟

ظرفیت 9 لیتر به حجم داخلی یا ظرفیت آبی مخزن اشاره دارد. ظرفیت آبی به حجمی گفته می شود که در صورت پر کردن مخزن با آب در شرایط اندازه گیری مشخص، درون آن جای می گیرد. این مقدار با حجم هوای فشرده قابل استفاده یکسان نیست.

هنگامی که هوا با فشار بالا درون مخزن ذخیره می شود، مقدار هوای موجود بسیار بیشتر از حجم هندسی مخزن خواهد بود. برای درک ساده موضوع می توان از رابطه تقریبی فشار و حجم استفاده کرد. در یک محاسبه ایده آل و با فرض دمای ثابت، یک مخزن 9 لیتری در فشار مطلق حدود 300 بار، از نظر مقدار گاز تقریبا معادل 2700 لیتر هوا در فشار یک بار خواهد بود. البته این عدد صرفا یک تخمین نظری است و فشار واقعی، دما، فشار باقی مانده در مخزن و شرایط انتقال هوا بر مقدار قابل استفاده تاثیر می گذارند.

همچنین در محاسبات عملی باید تفاوت فشار مطلق و فشار گیج را در نظر گرفت. فشار اعلام شده روی مخازن معمولا فشار گیج است؛ بنابراین محاسبه دقیق مقدار گاز به شرایط مرجع و فشار نهایی قابل استفاده وابسته خواهد بود.

در استفاده از کپسول برای شارژ تفنگ PCP، تمام هوای موجود در مخزن قابل انتقال نیست. زمانی که فشار مخزن به فشار باقی مانده در سیلندر تفنگ نزدیک شود، اختلاف فشار برای انتقال موثر هوا کاهش پیدا می کند. به همین دلیل ظرفیت اسمی 9 لیتر به تنهایی تعداد دفعات شارژ را مشخص نمی کند.

فشار کاری 300 بار چه اهمیتی دارد؟

یکی از مهم ترین مشخصات کپسول کامپوزیت 9 لیتری، فشار کاری 300 بار است. فشار 300 بار معادل حدود 30 مگاپاسکال است و نشان می دهد این مخزن برای ذخیره گاز در محدوده فشار بالایی طراحی شده است. استفاده از چنین مخزنی نیازمند رعایت الزامات ایمنی، تجهیزات شارژ مناسب و اتصالات دارای تحمل فشار کافی است.

فشار کاری باید با فشار مجاز تجهیزات مصرف کننده هماهنگ باشد. برای مثال، اگر تفنگ PCP دارای حداکثر فشار مجاز 250 بار باشد، فشار 300 بار مخزن به این معنا نیست که می توان تفنگ را تا 300 بار شارژ کرد. فشار شارژ باید مطابق دستورالعمل سازنده تفنگ و محدودیت های قطعات آن تنظیم شود.

وجود رگولاتور، فشارسنج و اتصالات مناسب می تواند کنترل فرآیند انتقال هوا را آسان تر کند. با این حال، هیچ یک از این تجهیزات جایگزین رعایت فشار مجاز مخزن یا دستورالعمل سازنده نمی شوند. همچنین فشارسنج باید از نظر محدوده اندازه گیری، دقت و سلامت بررسی شود.

تفاوت فشار کاری و فشار تست

فشار کاری و فشار تست دو مفهوم مهم در طراحی و ارزیابی مخازن تحت فشار هستند. فشار کاری محدوده ای است که مخزن برای استفاده عادی در آن طراحی شده است. فشار تست در یک آزمون کنترل شده و طبق روش استاندارد برای بررسی استحکام و سلامت ساختار به کار می رود.

در مشخصات مدل 9 لیتری السیف، فشار کاری 300 بار و فشار تست 500 بار درج شده است. این اختلاف به معنای مجاز بودن استفاده روزمره در فشار 500 بار نیست. فشار تست تنها برای آزمون فنی در شرایط کنترل شده تعریف شده و پر کردن مخزن تا این فشار می تواند خطرناک باشد.

کاربر باید همواره به فشار کاری حک شده روی بدنه و دستورالعمل رسمی سازنده توجه کند. اگر اطلاعات صفحه فروشگاه با پلاک مخزن تفاوت داشته باشد، استفاده از محصول تا زمان دریافت توضیح معتبر از سازنده یا مرکز فنی مجاز نباید انجام شود.

مزایای کپسول کامپوزیت نسبت به مخزن فولادی

مخازن کامپوزیتی به دلیل استفاده از الیاف تقویت کننده و طراحی چندلایه، در برخی کاربردها نسبت استحکام به وزن مناسبی دارند. این ویژگی می تواند جابه جایی مخزن را ساده تر کند. البته میزان اختلاف وزن به ظرفیت، فشار کاری، نوع ساختار و طراحی محصول وابسته است و نمی توان همه مخازن کامپوزیتی را از تمام مخازن فلزی سبک تر دانست.

وزن کمتر و حمل آسان تر

یکی از مزیت های اصلی بسیاری از مخازن کامپوزیتی، وزن پایین تر در مقایسه با مخازن فولادی مشابه است. وزن 6 کیلوگرمی اعلام شده برای مدل 9 لیتری السیف می تواند برای افرادی که مخزن را بین محل نگهداری، خودرو و محل استفاده جابه جا می کنند، اهمیت داشته باشد.

کاهش وزن تجهیزات به ویژه برای کاربران تفنگ های PCP که در فعالیت های خارج از منزل از مخزن ذخیره هوا استفاده می کنند، مزیت عملی محسوب می شود. با این حال، هنگام حمل باید از وارد شدن ضربه به بدنه و شیر جلوگیری شود.

مقاومت مناسب در طراحی مهندسی شده

الیاف کامپوزیتی می توانند در برابر تنش های کششی ناشی از فشار داخلی مقاومت بالایی ایجاد کنند. در مخازن استاندارد، جهت پیچش الیاف، تعداد لایه ها، نوع رزین و کیفیت اتصال اجزا بر عملکرد نهایی تاثیر مستقیم دارند.

این مقاومت به معنای آسیب ناپذیر بودن مخزن نیست. برخورد شدید، سقوط، سایش، قرار گرفتن در معرض مواد شیمیایی ناسازگار یا آسیب دیدن لایه های بیرونی می تواند سلامت ساختار را تحت تاثیر قرار دهد.

مقاومت بهتر در برابر برخی شرایط خوردگی

مواد کامپوزیتی مانند فولاد دچار زنگ زدگی معمولی نمی شوند، اما این موضوع به معنی مصونیت کامل مخزن از عوامل محیطی نیست. لاینر فلزی، شیر، اتصالات و بخش های دیگر همچنان ممکن است در معرض خوردگی قرار بگیرند. همچنین برخی مواد شیمیایی و تابش طولانی مدت فرابنفش می توانند بر رزین یا پوشش خارجی تاثیر بگذارند.

قابلیت استفاده در سیستم های پرفشار

مخازن کامپوزیتی با طراحی و استاندارد مناسب برای ذخیره گازهای تحت فشار ساخته می شوند. استفاده از الیاف تقویت کننده امکان تولید مخازنی با ظرفیت های مختلف و فشارهای طراحی متنوع را فراهم کرده است. فشار کاری 300 بار در محصول مورد بررسی نیز نشان دهنده طراحی آن برای یک کاربرد پرفشار است؛ البته نوع گاز مجاز باید از روی پلاک و مدارک سازنده مشخص شود.

سهولت بیشتر در جابه جایی تجهیزات

برای کاربرانی که در کنار تفنگ PCP از پمپ دستی یا کمپرسور استفاده می کنند، داشتن یک مخزن ذخیره هوا می تواند دسترسی به هوای فشرده را آسان تر کند. وزن مناسب مخزن باعث می شود انتقال آن به محل استفاده ساده تر باشد و در صورت نیاز بتوان آن را در یک فضای مشخص نگهداری کرد.

محدودیت ها و معایب مخازن کامپوزیتی

با وجود مزایای متعدد، مخازن کامپوزیتی محدودیت هایی نیز دارند. یکی از مهم ترین موارد، حساسیت احتمالی لایه های بیرونی به ضربه و آسیب های مکانیکی است. در یک مخزن فولادی، فرورفتگی یا خراش ممکن است در برخی شرایط قابل مشاهده باشد، اما آسیب داخلی یا جدایش لایه های کامپوزیتی همیشه به راحتی قابل تشخیص نیست.

از سوی دیگر، تعمیر مخزن کامپوزیتی باید صرفا توسط مجموعه مجاز و طبق دستورالعمل سازنده انجام شود. ترمیم خودسرانه با چسب، رزین یا پوشش های متفرقه می تواند ساختار مخزن را تضعیف کند. همچنین هزینه خرید برخی مخازن کامپوزیتی در مقایسه با مدل های فولادی بیشتر است.

موضوع دیگر، نیاز به بررسی دوره ای و رعایت عمر طراحی است. برخی مخازن کامپوزیتی دارای عمر طراحی محدود هستند و پس از پایان این دوره نباید بدون مجوز معتبر مورد استفاده قرار بگیرند. عبارت هایی مانند مادام العمر یا بدون تاریخ انقضا را نباید بدون بررسی پلاک و مدارک فنی پذیرفت.

کاربرد کپسول کامپوزیت 9 لیتری در تفنگ های PCP

تفنگ های PCP از هوای فشرده ذخیره شده در مخزن داخلی برای پرتاب ساچمه استفاده می کنند. این تفنگ ها برخلاف مدل های فنری، برای عملکرد خود به منبع هوای پرفشار نیاز دارند. فشار مورد نیاز بسته به مدل تفنگ، ظرفیت مخزن داخلی، تنظیم رگولاتور و دستورالعمل سازنده متفاوت است.

کپسول کامپوزیت می تواند به عنوان یک منبع ذخیره هوای فشرده برای شارژ تفنگ های PCP مورد استفاده قرار گیرد؛ مشروط بر اینکه سازگاری فشار، نوع گاز، شیر و اتصالات آن تایید شده باشد. در این سیستم، هوای فشرده از مخزن اصلی به مخزن تفنگ منتقل می شود و فشار تفنگ باید با فشارسنج و تجهیزات کنترل مناسب بررسی شود.

وجود یک مخزن ذخیره هوا باعث می شود کاربر مجبور نباشد برای هر بار شارژ از پمپ دستی استفاده کند. همچنین در شرایطی که کمپرسور در دسترس نیست، مخزن پر شده می تواند منبعی برای تامین هوای مورد نیاز باشد.

با این حال، تعداد دفعات شارژ به عوامل متعددی بستگی دارد. ظرفیت داخلی تفنگ، فشار اولیه و نهایی مخزن 9 لیتری، فشار شارژ مورد نیاز، حجم هوای مصرفی هر بار و مقدار هوای غیرقابل انتقال همگی در این موضوع تاثیر دارند. بنابراین اعلام یک عدد ثابت برای تعداد شارژ بدون دانستن مشخصات تفنگ دقیق نیست.

چگونه تعداد شارژ تفنگ PCP را تخمین بزنیم؟

برای تخمین تعداد دفعات شارژ باید حجم مخزن اصلی، حجم مخزن تفنگ و اختلاف فشار بین دو مخزن مشخص باشد. در یک محاسبه ساده، می توان مقدار هوای موجود در کپسول را با استفاده از ظرفیت آبی و فشار آن تخمین زد. سپس مقدار هوای مورد نیاز برای هر بار شارژ را محاسبه کرد.

برای مثال، مخزن 9 لیتری در فشار بالا مقدار قابل توجهی هوای فشرده ذخیره می کند؛ اما وقتی فشار آن کاهش پیدا می کند، امکان شارژ کامل تفنگ هایی که فشار کاری بالایی دارند محدود می شود. به همین علت، حجم مخزن به تنهایی معیار کافی برای مقایسه تعداد شارژ نیست.

برای محاسبه دقیق تر باید فشار شروع و پایان شارژ، فشار مجاز تفنگ، حجم سیلندر داخلی و دمای هوا مشخص باشند. در عمل نیز افت فشار در اتصالات و شیلنگ، تفاوت دمایی و رفتار واقعی گاز باعث می شود نتیجه با محاسبات ایده آل کمی متفاوت باشد.

استاندارد EN12245 چیست؟

استاندارد EN12245 یکی از استانداردهای مرتبط با طراحی، ساخت و آزمون سیلندرهای گاز کامپوزیتی است. این استاندارد الزامات فنی مربوط به مواد، طراحی، تولید و ارزیابی مخازن کامپوزیتی را مشخص می کند. رعایت الزامات استاندارد در تولید، نقش مهمی در اطمینان از عملکرد مناسب مخزن تحت فشار دارد.

برای بررسی یک محصول، صرف درج شماره استاندارد روی صفحه فروش کافی نیست. بهتر است نشان استاندارد، اطلاعات حک شده روی بدنه، شماره سریال و گواهی های مربوط به مدل و سازنده بررسی شوند. همچنین باید مشخص شود که استاندارد درج شده دقیقا به همان نوع مخزن و کاربرد آن مربوط است.

استاندارد ISO11119 چه مواردی را پوشش می دهد؟

خانواده استاندارد ISO11119 به طراحی، ساخت و آزمون سیلندرهای گاز کامپوزیتی قابل شارژ مجدد می پردازد. بخش های مختلف این خانواده، انواع متفاوتی از ساختارهای کامپوزیتی را پوشش می دهند. برای نمونه، ISO11119-1 به سیلندرهای تقویت شده محیطی با لاینر فلزی باربر مربوط است و ISO11119-2 الزامات مربوط به سیلندرهای کاملا پیچیده شده با لاینر فلزی باربر را مشخص می کند.

این استانداردها موضوعاتی مانند مواد اولیه، طراحی، ساخت، کیفیت اجرای فرآیند تولید، بازرسی و آزمون های اولیه را در بر می گیرند. هدف از چنین الزامات فنی این است که مخزن بتواند در شرایط طراحی شده عملکرد قابل اطمینانی داشته باشد.

در نتیجه، هنگام بررسی کپسول کامپوزیت 9 لیتری باید مشخص شود کدام بخش از خانواده استاندارد ISO11119 برای محصول مورد استفاده قرار گرفته است. ذکر نام کلی استاندارد بدون شماره بخش، به تنهایی اطلاعات کاملی درباره نوع ساختار مخزن ارائه نمی کند.

گواهی CE و TPED چه اهمیتی دارند؟

علامت CE در چارچوب قوانین مربوط به محصولات مشمول مقررات اتحادیه اروپا نشان می دهد که تولید کننده اظهار می کند محصول با الزامات قانونی مرتبط با آن مطابقت دارد. این علامت به تنهایی به معنی برتری کیفی مطلق محصول یا تایید تمام کاربردهای احتمالی آن نیست.

TPED نیز به دستورالعمل تجهیزات تحت فشار قابل حمل در اتحادیه اروپا اشاره دارد. این چارچوب الزامات مربوط به طراحی، ساخت، ارزیابی انطباق و استفاده از تجهیزات تحت فشار قابل حمل را پوشش می دهد. مخازن گاز قابل حمل در صورت قرار گرفتن در دامنه این مقررات باید الزامات مرتبط را رعایت کنند.

در محصول 9 لیتری السیف، وجود گواهی CE و TPED در مشخصات فروشگاه اعلام شده است. خریدار بهتر است شماره گواهی، مرجع صادر کننده، دامنه تاییدیه و انطباق آن با شماره سریال مخزن را بررسی کند. نام یک کشور در کنار گواهی نیز به تنهایی برای اثبات اعتبار سند کافی نیست.

تست UT در کپسول کامپوزیت چیست؟

UT مخفف Ultrasonic Testing یا آزمون فراصوتی است. در این روش از امواج فراصوت برای بررسی برخی عیوب داخلی یا ناپیوستگی های مواد استفاده می شود. این روش در صنایع مختلف برای ارزیابی کیفیت قطعات و سازه ها کاربرد دارد.

در مورد مخازن تحت فشار، نوع آزمون و روش اجرای آن باید متناسب با ساختار مخزن و دستورالعمل فنی تعیین شود. انجام یک آزمون غیرمخرب به تنهایی جایگزین تمام آزمون های لازم برای تایید مخزن نیست. برای ارزیابی کامل ممکن است روش های دیگری مانند بررسی چشمی، آزمون فشار، آزمون چرخه فشار یا آزمون های تخصصی مواد نیز مورد نیاز باشند.

از آنجا که روش های بازرسی مخازن کامپوزیتی به نوع ساختار و استاندارد تولید وابسته هستند، خریدار باید درباره گزارش آزمون و مرجع انجام دهنده آن اطلاعات معتبر دریافت کند.

نکات مهم برای بررسی کیفیت کپسول کامپوزیت

پیش از خرید یک مخزن کامپوزیتی باید چند بخش اصلی بررسی شوند. اولین مورد، پلاک مشخصات است. اطلاعاتی مانند نام سازنده، شماره سریال، ظرفیت آبی، فشار کاری، فشار تست، تاریخ ساخت و نوع گاز مجاز باید به شکل خوانا و قابل پیگیری روی مخزن یا مدارک همراه آن وجود داشته باشند.

دومین مورد، وضعیت ظاهری بدنه است. ترک، بریدگی، ساییدگی عمیق، تورم، جداشدگی لایه ها، آثار ضربه یا تغییر شکل غیرعادی از نشانه هایی هستند که باید جدی گرفته شوند. در صورت مشاهده هرگونه آسیب مشکوک، نباید مخزن را پر کرد یا تحت فشار قرار داد.

سومین مورد، بررسی شیر و اتصالات است. شیر باید متناسب با فشار کاری مخزن طراحی شده باشد و اتصال آن به بدنه بدون نشانه آسیب یا نشتی باشد. نوع رزوه، سازگاری رابط شارژ و کیفیت شیلنگ نیز اهمیت دارند.

چهارمین مورد، اعتبار مدارک و گواهی ها است. خریدار باید بتواند ارتباط گواهی ها را با مدل و شماره سریال مخزن بررسی کند. دریافت راهنمای نگهداری و اطلاعات عمر طراحی نیز برای استفاده طولانی مدت اهمیت دارد.

نحوه نگهداری صحیح از کپسول کامپوزیت 9 لیتری

نگهداری صحیح نقش مهمی در افزایش ایمنی و حفظ عملکرد مخزن دارد. نخستین اصل این است که کپسول باید در محیطی خشک، خنک و دور از تابش مستقیم و طولانی مدت خورشید نگهداری شود. قرار گرفتن طولانی مدت در معرض گرمای زیاد می تواند بر مواد پلیمری و رزین های مورد استفاده در ساختار کامپوزیتی تاثیر بگذارد.

مخزن نباید در معرض شعله، منابع حرارتی شدید یا مواد شیمیایی ناسازگار قرار بگیرد. همچنین باید از تماس بدنه با لبه های تیز و سطوح زبر که احتمال آسیب به لایه بیرونی را افزایش می دهند جلوگیری شود.

برای جابه جایی بهتر است از محافظ مناسب استفاده شود و کپسول به شکلی حمل شود که شیر آن در معرض ضربه نباشد. انداختن، پرتاب کردن یا کشیدن مخزن روی زمین از رفتارهای نامناسب در نگهداری آن محسوب می شوند.

هنگام انبار کردن، مخزن باید در موقعیتی پایدار قرار بگیرد تا احتمال سقوط آن کاهش یابد. محل نگهداری نیز باید به گونه ای باشد که افراد غیرمسئول به شیر یا تجهیزات کنترل فشار دسترسی نداشته باشند.

همچنین نباید روی بدنه مخزن سوراخ کاری، جوشکاری، برش یا رنگ آمیزی غیرمجاز انجام شود. هرگونه تغییر در ساختار اصلی می تواند شرایط طراحی و ایمنی آن را تغییر دهد.

بازرسی دوره ای و عمر مفید مخزن کامپوزیتی

مخازن کامپوزیتی مانند سایر تجهیزات تحت فشار به بازرسی و کنترل فنی نیاز دارند. فاصله زمانی بازرسی به استاندارد تولید، نوع گاز، مقررات محل استفاده و دستورالعمل سازنده بستگی دارد. بنابراین نمی توان یک دوره ثابت را برای تمام مخازن کامپوزیتی در نظر گرفت.

استاندارد ISO11623:2023 الزامات مربوط به بازرسی دوره ای و آزمون مخازن و لوله های کامپوزیتی قابل حمل را پوشش می دهد. دامنه این استاندارد شامل ساختارهای مختلف کامپوزیتی با ظرفیت آبی 0.5 تا 3000 لیتر است. هدف آن بررسی سلامت مخزن و تعیین امکان ادامه استفاده ایمن از تجهیزات است.

در بازرسی دوره ای، اطلاعات شناسایی مخزن، وضعیت ظاهری، نشانه های آسیب، شرایط شیر و الزامات آزمون مربوط به نوع ساختار بررسی می شوند. برای مخازن کامپوزیتی، بازرسی باید توسط افراد دارای صلاحیت و با توجه به دستورالعمل سازنده انجام شود.

عمر طراحی نیز موضوع مهمی است. برخی مخازن دارای محدودیت زمانی مشخص هستند و برخی دیگر تحت شرایط خاص و با الزامات بازرسی متفاوت تولید می شوند. تاریخ ساخت، عمر طراحی و تاریخ بازرسی بعدی باید از روی مدارک معتبر مشخص شوند.

روش صحیح استفاده از کپسول کامپوزیت

برای استفاده از مخزن باید ابتدا از سازگاری آن با گاز مورد نظر و تجهیزات مصرف کننده اطمینان حاصل کرد. کپسولی که برای یک نوع گاز یا کاربرد مشخص طراحی شده است نباید بدون تایید سازنده برای کاربرد دیگری استفاده شود.

در تجهیزات PCP، استفاده از هوای فشرده خشک و مناسب اهمیت دارد. رطوبت و آلودگی می توانند به شیر، رگولاتور و قطعات داخلی تجهیزات آسیب وارد کنند. بنابراین منبع شارژ باید دارای سیستم تصفیه مناسب و متناسب با مشخصات تجهیزات باشد.

اتصالات باید از نظر فشار مجاز و سازگاری رزوه بررسی شوند. استفاده از رابط نامناسب یا شیلنگی که تحمل فشار کافی ندارد، می تواند خطر جدی ایجاد کند. همچنین نباید برای رفع نشتی از روش های غیراستاندارد یا ابزارهای نامناسب استفاده کرد.

هنگام انتقال هوا، باید دستورالعمل سازنده کپسول و تفنگ PCP رعایت شود. فشارسنج و تجهیزات کنترل باید سالم باشند و کاربر از محدوده فشار مجاز هر دو مخزن اطلاع داشته باشد. در صورت مشاهده نشتی، صدای غیرعادی، تغییر شکل یا هر نشانه مشکوک باید فرآیند استفاده متوقف شود.

آیا کپسول کامپوزیت 9 لیتری برای همه تفنگ های PCP مناسب است؟

خیر. سازگاری مخزن با تفنگ PCP به فشار کاری، نوع اتصال، کیفیت هوای فشرده و مشخصات فنی هر دو دستگاه بستگی دارد. برخی تفنگ ها برای فشارهای مشخصی طراحی شده اند و برخی دیگر ممکن است محدودیت های متفاوتی داشته باشند.

برای مثال، وجود فشار کاری 300 بار در مخزن به معنی مناسب بودن آن برای تمام تفنگ های PCP نیست. فشار شارژ باید از حداکثر فشار مجاز تفنگ فراتر نرود. همچنین نوع رابط شارژ و تجهیزات جانبی باید با یکدیگر سازگار باشند.

پیش از خرید بهتر است مدل تفنگ، فشار مورد نیاز، نوع اتصال و تجهیزات موجود بررسی شوند. در صورت وجود هرگونه ابهام، دریافت راهنمایی از سازنده یا مرکز تخصصی تجهیزات PCP انتخاب مطمئن تری خواهد بود.

تفاوت کپسول کامپوزیت 9 لیتری با مخزن فولادی

مهم ترین تفاوت این دو گروه در جنس بدنه و روش تحمل فشار است. در مخزن فولادی، بدنه فلزی نقش اصلی را در تحمل تنش ایفا می کند. در مخزن کامپوزیتی، الیاف تقویت کننده و لاینر داخلی بر اساس نوع طراحی در تحمل فشار مشارکت می کنند.

از نظر وزن، بسیاری از مخازن کامپوزیتی در ظرفیت و فشار مشابه سبک تر هستند. این ویژگی برای جابه جایی اهمیت دارد. در مقابل، مخازن فولادی معمولا از نظر مقاومت سطحی در برابر برخی ضربه ها رفتار متفاوتی دارند و ممکن است در برخی بازارها هزینه خرید پایین تری داشته باشند.

از نظر نگهداری، هر دو نوع مخزن نیازمند بازرسی دوره ای هستند. اما روش ارزیابی آسیب در آنها یکسان نیست. در مخازن کامپوزیتی احتمال آسیب به لایه های تقویت کننده و جدایش لایه ها باید به شکل تخصصی بررسی شود.

انتخاب بین این دو نوع مخزن باید بر اساس وزن، ظرفیت، فشار کاری، استاندارد، هزینه، کاربرد و امکانات بازرسی انجام شود. هیچ کدام را نمی توان بدون توجه به شرایط استفاده، گزینه برتر برای تمام کاربران دانست.

راهنمای خرید کپسول کامپوزیت 9 لیتری

برای خرید یک مخزن کامپوزیتی مناسب، بهتر است ابتدا نیاز واقعی خود را مشخص کنید. اگر هدف استفاده از مخزن برای شارژ تفنگ PCP است، باید فشار کاری مورد نیاز تفنگ و میزان مصرف هوا را بدانید. سپس ظرفیت مخزن را با توجه به دفعات استفاده و شرایط جابه جایی انتخاب کنید.

وزن محصول یکی از عوامل مهم است. مدل مورد بررسی با وزن اعلام شده 6 کیلوگرم عرضه شده است. این وزن برای کاربرانی که به جابه جایی مخزن اهمیت می دهند، قابل توجه است. با این حال، وزن نهایی به همراه شیر، محافظ و تجهیزات جانبی ممکن است متفاوت باشد.

فشار کاری و فشار تست را جداگانه بررسی کنید. فشار کاری 300 بار باید با مشخصات سیستم شارژ و تجهیزات مصرف کننده هماهنگ باشد. فشار تست 500 بار نیز نباید به عنوان فشار مجاز شارژ تلقی شود.

مدارک استاندارد و گواهی ها باید قابل پیگیری باشند. وجود نام استاندارد EN12245 و ISO11119 در اطلاعات محصول نکته مثبتی است، اما بهتر است شماره گواهی و ارتباط آن با مدل خریداری شده بررسی شود.

موضوع گارانتی، اصالت کالا، شرایط ارسال و امکان دریافت خدمات پس از فروش نیز اهمیت دارد. مخازن تحت فشار کالاهایی نیستند که صرفا بر اساس قیمت انتخاب شوند. اعتبار فروشنده و امکان دریافت اطلاعات فنی و پشتیبانی پس از خرید باید در تصمیم نهایی لحاظ شوند.

برای مشاهده اطلاعات عرضه شده، بررسی شرایط فروش و دریافت جزئیات بیشتر درباره قیمت کپسول کامپوزیت 9 لیتری می توانید به صفحه اختصاصی محصول در فروشگاه وِلتورا مراجعه کنید.

قیمت کپسول کامپوزیت 9 لیتری به چه عواملی بستگی دارد؟

قیمت مخازن کامپوزیتی تحت تاثیر چند عامل مختلف قرار دارد. اولین عامل، ظرفیت و فشار کاری است. مخازنی که برای تحمل فشارهای بالاتر طراحی شده اند، معمولا به مواد اولیه و فرآیندهای تولید دقیق تری نیاز دارند.

عامل دوم، نوع الیاف و ساختار داخلی است. استفاده از الیاف کربن، شیشه یا آرامید می تواند هزینه تولید را تغییر دهد. نوع لاینر، کیفیت رزین، تعداد لایه های تقویت کننده و فناوری پیچش الیاف نیز در قیمت نهایی تاثیرگذار هستند.

عامل سوم، استانداردها و آزمون های فنی است. تولید مخزن تحت فشار مطابق استانداردهای معتبر، نیازمند کنترل کیفیت، تجهیزات آزمون و مستندات فنی است. گواهی های معتبر و قابلیت ردیابی محصول نیز می توانند در ارزش تجاری آن موثر باشند.

برند، کشور سازنده، هزینه واردات، شرایط بازار و خدمات فروشنده نیز در تعیین قیمت نقش دارند. به همین دلیل قیمت یک مخزن کامپوزیتی ممکن است در فروشگاه های مختلف متفاوت باشد.

برای مقایسه قیمت ها بهتر است محصولات دارای ظرفیت، فشار کاری، وزن، استاندارد و شرایط ضمانت مشابه را با یکدیگر مقایسه کنید. انتخاب ارزان ترین محصول بدون بررسی مدارک فنی و کیفیت ساخت، تصمیم مناسبی برای خرید یک مخزن پرفشار نیست.

چرا خرید از فروشگاه تخصصی اهمیت دارد؟

خرید تجهیزات تحت فشار از فروشگاه تخصصی می تواند دسترسی به اطلاعات فنی و راهنمایی مناسب را آسان تر کند. فروشنده باید بتواند درباره فشار کاری، ظرفیت، نوع اتصال، سازگاری با تجهیزات PCP و مدارک استاندارد محصول اطلاعات دقیق ارائه دهد.

همچنین بررسی اصالت کالا و تطبیق مشخصات اعلام شده با محصول تحویلی اهمیت دارد. خریدار باید بتواند محصول را از نظر شماره سریال، پلاک فنی و وضعیت ظاهری بررسی کند و در صورت نیاز درباره شرایط نگهداری و بازرسی دوره ای راهنمایی دریافت کند.

فروشگاه وِلتورا این مدل را با نام کپسول کامپوزیت 9 لیتری السیف عرضه کرده است. برای مشاهده مشخصات درج شده، بررسی موجودی و دریافت اطلاعات مربوط به سفارش می توانید از صفحه محصول استفاده کنید.

در زمان ثبت سفارش، بهتر است اطلاعاتی مانند وزن، فشار کاری، ظرفیت، مدارک استاندارد و شرایط ارسال را دوباره بررسی کنید. این کار به خریدار کمک می کند محصولی متناسب با نیاز خود انتخاب کند و از بروز اختلاف میان انتظار و کالای تحویلی جلوگیری شود.

جمع بندی؛ آیا کپسول کامپوزیت 9 لیتری انتخاب مناسبی است؟

کپسول کامپوزیت 9 لیتری می تواند برای افرادی که به یک منبع ذخیره هوای فشرده با ظرفیت مناسب و وزن قابل حمل نیاز دارند، گزینه ای قابل بررسی باشد. استفاده از ساختار کامپوزیتی، در صورت طراحی و تولید استاندارد، امکان دستیابی به نسبت استحکام به وزن مناسب را فراهم می کند. ظرفیت 9 لیتر نیز حجم قابل توجهی از هوای فشرده را در اختیار کاربر قرار می دهد.

مدل السیف عرضه شده در وِلتورا دارای ظرفیت 9 لیتر، وزن اعلام شده 6 کیلوگرم، فشار کاری 300 بار و فشار تست 500 بار است. استانداردهای EN12245 و ISO11119 و گواهی های CE و TPED نیز در مشخصات فروشگاهی آن ذکر شده اند. این ویژگی ها می توانند در ارزیابی اولیه محصول مورد توجه قرار بگیرند.

با این حال، انتخاب نهایی باید بر اساس بررسی پلاک مشخصات، مدارک معتبر، نوع گاز مجاز، سازگاری با تجهیزات PCP و شرایط بازرسی انجام شود. مخزن کامپوزیتی یک تجهیز تحت فشار است و استفاده از آن بدون رعایت دستورالعمل سازنده می تواند خطرناک باشد.

اگر به دنبال یک مخزن کامپوزیتی 9 لیتری برای تجهیزات هوای فشرده هستید، بهتر است پیش از سفارش تمام مشخصات فنی را با نیاز خود تطبیق دهید. برای دریافت اطلاعات بیشتر و ثبت درخواست جهت سفارش کپسول کامپوزیت 9 لیتری می توانید صفحه محصول را در فروشگاه وِلتورا مشاهده کنید.

سوالات متداول درباره کپسول کامپوزیت 9 لیتری

1. کپسول کامپوزیت 9 لیتری چیست؟

کپسول کامپوزیت 9 لیتری یک مخزن تحت فشار با ظرفیت آبی 9 لیتر است که بدنه آن با استفاده از مواد کامپوزیتی تقویت شده ساخته می شود. این نوع مخزن می تواند برای ذخیره و انتقال گازهای تحت فشار، در صورت تایید سازنده و متناسب با کاربرد طراحی شده، مورد استفاده قرار بگیرد.

2. کپسول کامپوزیت 9 لیتری السیف چه فشاری دارد؟

بر اساس مشخصات درج شده برای محصول مورد بررسی، فشار کاری آن 300 بار و فشار تست آن 500 بار است. فشار تست صرفا برای آزمون فنی تعریف شده و نباید به عنوان فشار مجاز پر کردن مخزن در استفاده روزمره در نظر گرفته شود.

3. وزن کپسول کامپوزیت 9 لیتری چقدر است؟

وزن اعلام شده برای مدل 9 لیتری السیف در فروشگاه وِلتورا 6 کیلوگرم است. وزن نهایی ممکن است با توجه به شیر، محافظ و تجهیزات جانبی متفاوت باشد.

4. آیا این کپسول برای شارژ تفنگ PCP مناسب است؟

این محصول در دسته لوازم شارژ و جانبی تفنگ PCP عرضه شده است. با این حال، سازگاری آن باید با فشار مجاز تفنگ، نوع اتصال، کیفیت هوای فشرده و دستورالعمل سازنده هر دو تجهیز بررسی شود.

5. آیا ظرفیت 9 لیتر به معنی ذخیره 9 لیتر هوا است؟

خیر. ظرفیت 9 لیتر به حجم داخلی مخزن یا ظرفیت آبی آن اشاره دارد. در فشار بالا، مقدار هوای ذخیره شده بسیار بیشتر از حجم هندسی مخزن خواهد بود. مقدار واقعی هوای قابل استفاده به فشار و دما بستگی دارد.

6. فشار تست 500 بار به چه معناست؟

فشار تست فشاری است که مخزن در شرایط کنترل شده و مطابق روش آزمون برای ارزیابی استحکام و سلامت تحت آن قرار می گیرد. این مقدار به معنی مجاز بودن پر کردن مخزن تا 500 بار نیست.

7. استاندارد EN12245 چه اهمیتی دارد؟

EN12245 استانداردی مرتبط با الزامات فنی طراحی، ساخت و آزمون سیلندرهای کامپوزیتی است. درج این استاندارد در مشخصات محصول باید با پلاک مخزن و مدارک معتبر سازنده قابل تطبیق باشد.

8. استاندارد ISO11119 مربوط به چیست؟

خانواده استاندارد ISO11119 الزامات طراحی، ساخت، مواد اولیه و آزمون سیلندرهای گاز کامپوزیتی قابل شارژ مجدد را پوشش می دهد. بخش های مختلف این استاندارد برای ساختارهای متفاوت مخازن کامپوزیتی تدوین شده اند.

9. آیا کپسول کامپوزیت زنگ می زند؟

بخش کامپوزیتی بدنه مانند فولاد دچار زنگ زدگی معمولی نمی شود، اما اجزای فلزی مانند شیر و برخی انواع لاینر ممکن است در شرایط نامناسب دچار خوردگی شوند. بنابراین نگهداری در محیط خشک و بررسی دوره ای همچنان ضروری است.

10. آیا مخزن کامپوزیتی به بازرسی دوره ای نیاز دارد؟

بله. مخازن کامپوزیتی باید مطابق استاندارد تولید، مقررات مربوط و دستورالعمل سازنده بازرسی شوند. استاندارد ISO11623:2023 نیز الزامات بازرسی دوره ای و آزمون این گروه از مخازن را مشخص می کند.

11. آیا می توان کپسول کامپوزیت را در معرض نور خورشید قرار داد؟

قرار دادن طولانی مدت مخزن در معرض تابش مستقیم خورشید و گرمای زیاد توصیه نمی شود. شرایط نگهداری باید مطابق محدوده دمایی اعلام شده از سوی سازنده باشد.

12. هنگام خرید کپسول کامپوزیت 9 لیتری چه مواردی مهم هستند؟

ظرفیت، فشار کاری، فشار تست، وزن، نوع ساختار، جنس لاینر، استانداردها، شماره سریال، تاریخ ساخت، عمر طراحی، نوع شیر و اعتبار فروشنده از مهم ترین مواردی هستند که باید بررسی شوند.

13. آیا کپسول کامپوزیت 9 لیتری برای تمام تفنگ های PCP قابل استفاده است؟

خیر. سازگاری به فشار مجاز تفنگ، نوع اتصال و مشخصات تجهیزات شارژ بستگی دارد. فشار مخزن نباید باعث شارژ تفنگ فراتر از محدوده مجاز سازنده شود.

14. تست UT در مخزن کامپوزیتی چه کاربردی دارد؟

UT یا آزمون فراصوتی یک روش آزمون غیرمخرب است که برای بررسی برخی ناپیوستگی ها و عیوب داخلی مواد به کار می رود. نوع و دامنه آزمون باید با ساختار مخزن و الزامات استاندارد آن متناسب باشد.

15. قیمت کپسول کامپوزیت 9 لیتری چگونه تعیین می شود؟

قیمت این محصول به برند، کشور سازنده، کیفیت مواد کامپوزیتی، ظرفیت، فشار کاری، وزن، استانداردها، گواهی های فنی، هزینه واردات و شرایط فروش بستگی دارد. برای اطلاع از قیمت روز باید صفحه فروش محصول بررسی شود.

16. آیا تعمیر کپسول کامپوزیت در صورت آسیب دیدگی امکان پذیر است؟

هرگونه تعمیر یا ترمیم باید توسط سازنده یا مرکز تخصصی مجاز و طبق دستورالعمل فنی انجام شود. استفاده از چسب، رزین یا روش های تعمیر خانگی برای مخزن تحت فشار خطرناک است.

17. چگونه از عمر مفید کپسول کامپوزیت مطلع شویم؟

عمر طراحی باید از روی پلاک مشخصات و مستندات رسمی سازنده بررسی شود. تاریخ ساخت، نوع ساختار و الزامات بازرسی دوره ای نیز در تعیین امکان ادامه استفاده از مخزن اهمیت دارند.

18. آیا وزن کمتر به معنی ایمنی بیشتر است؟

خیر. وزن کمتر به تنهایی معیار ایمنی نیست. ایمنی مخزن به طراحی، کیفیت ساخت، مواد اولیه، استاندارد، آزمون های تولید، نگهداری و رعایت فشار کاری مجاز وابسته است.
